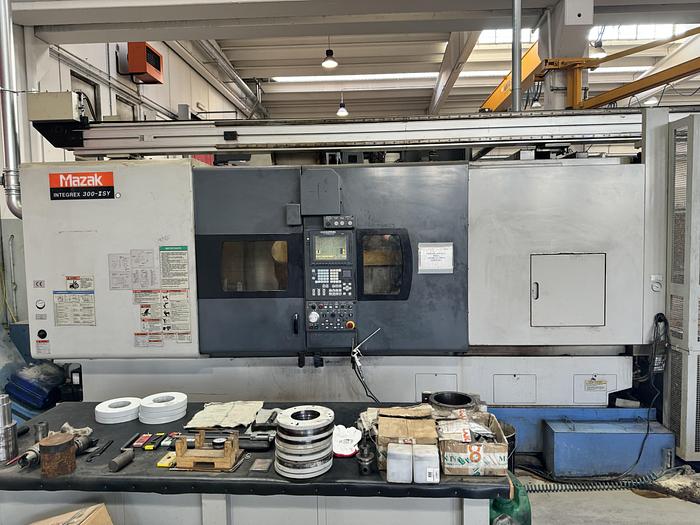

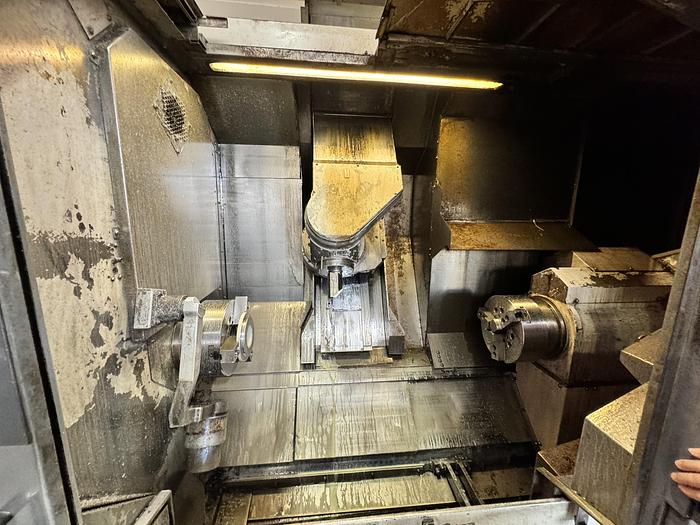

Centro di Tornitura MAZAK INTEGREX 300 II SY

Centro Tornitura MAZAK INTEGREX 300 II SY

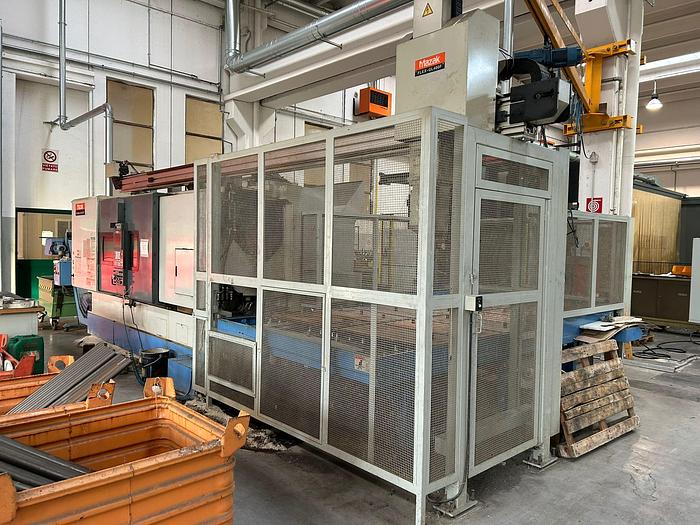

Con Loading System FLEX GL 400 F

Diametro max. di rotazione mm.610

Diametro max. di rotazione sul carro mm.350

Diametro max. tornibile mm.610

Lunghezza max. tornibile mm.1040

Diametro max. tornibile da barra (1° mandrino) mm.77

Corsa asse X mm.580

Corsa asse Y +/- mm.115

Corsa asse Z mm.1137

Avanzamento rapido asse X/Z 30 m/min

Avanzamento rapido asse Y 15 m/min

Avanzamento massimo in lavoro asse X/Y/Z 5 m/min

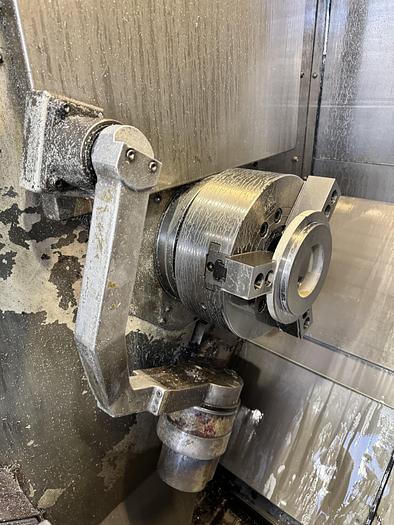

MANDRINO PRINCIPALE:

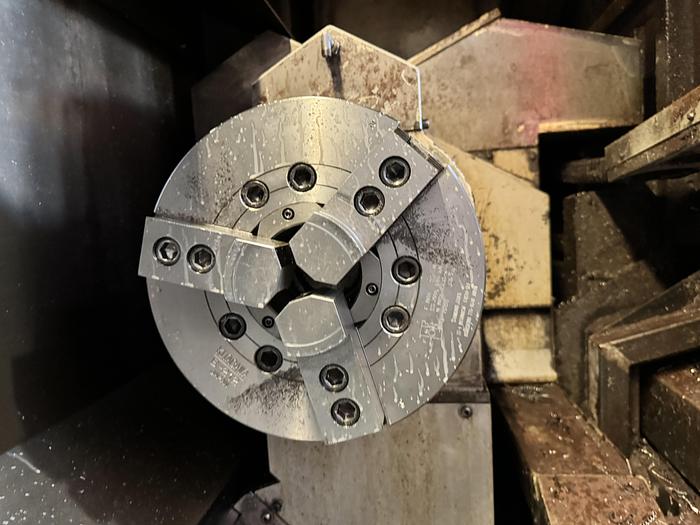

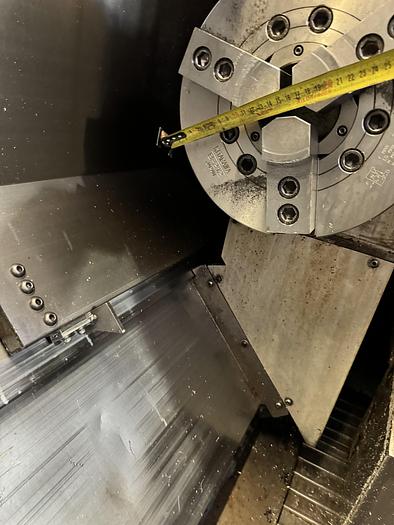

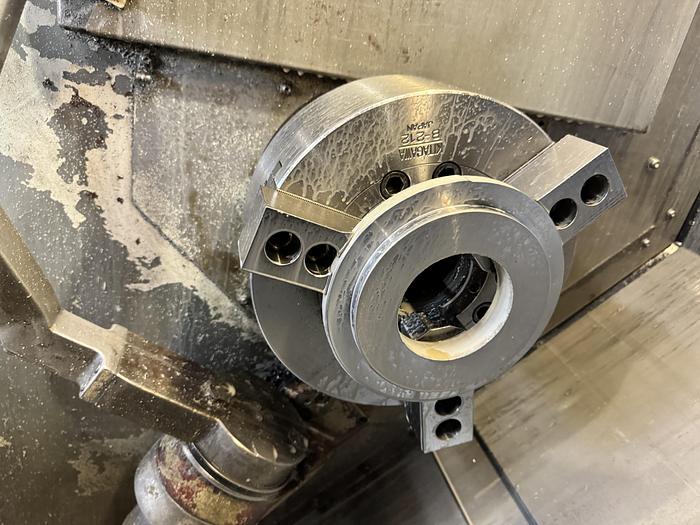

Diametro autocentrante mm.254

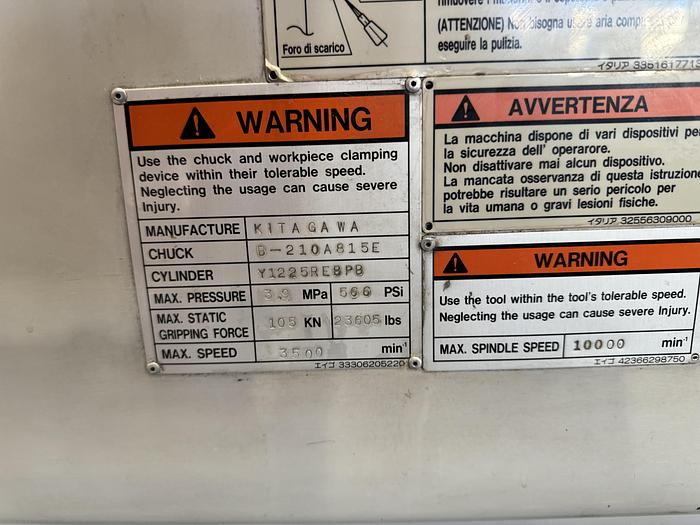

Autocentrante KITAGAWA B 212

Velocità di rotazione massima 35 - 3500 rpm

Naso mandrino ASA 8

Posizionamento mandrino (asse C) 0,001°

Avanzamento rapido asse C 300 Rpm

Motore mandrino:

Potenza per 30 minuti di lavorazione 26 Kw

Potenza in continuo 22 Kw

Coppia massima 637,4 Nm

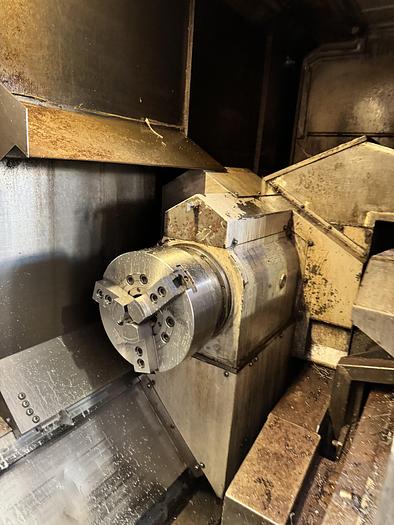

SECONDO MANDRINO

Diametro autocentrante mm.254

Velocità di rotazione massima 35 - 3500 rpm

Naso mandrino ASA 8

Foro mandrino mm.76

Autocentrante KITAGAWA B 212

Posizionamento mandrino 0,001°

Avanzamento rapido asse Z2 20 m/min

Motore mandrino:

Potenza per 30 minuti di lavorazione 22 Kw

Potenza in continuo 15 Kw

Coppia massima 351 Nm

CAMBIO UTENSILI ATC/MAGAZZINO:

Tipo di magazzino utensili CATENA

Capacità magazzino 40 posti

Max. dia. utensile con utensili adiacenti mm.90

Max. dia. senza utensili adiacenti 120 mm.

Massimo peso utensile Kg.10

Massima lunghezza utensile mm.300

Metodo selezione utensile RANDOM

Tempo cambio utensile (ut-ut) 1,3 sec.

Metodo di bloccaggio portautensili MAZAK KM63

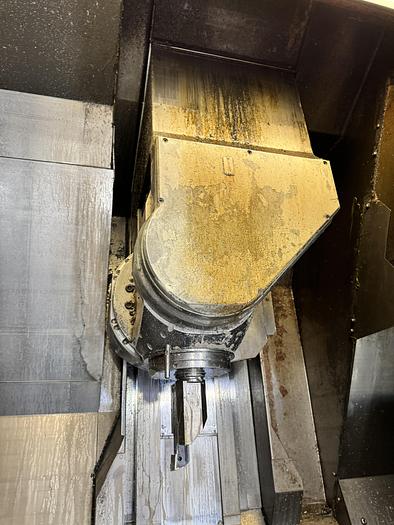

CARATTERISTICHE TESTA MOTORIZZATA

Velocità di rotazione massima 10000 rpm

Dimensione stelo utensile tornitura mm.25 x 25 x 125

Diametro max. bareno mm.40

Diametro fresa a spianare max. mm.120 x 250

Diametro max. per utensili di spianatura mm.120

Motore utensili motorizzati:

Potenza per 10 minuti di lavorazione Kw 15

Coppia massima 120 Nm

Cnc MAZATROL PC FUSION CNC 640 MT

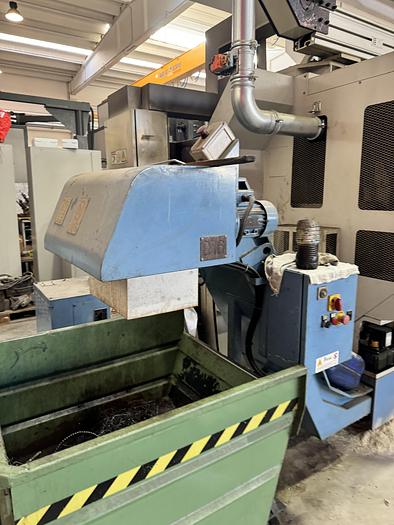

Convogliatore

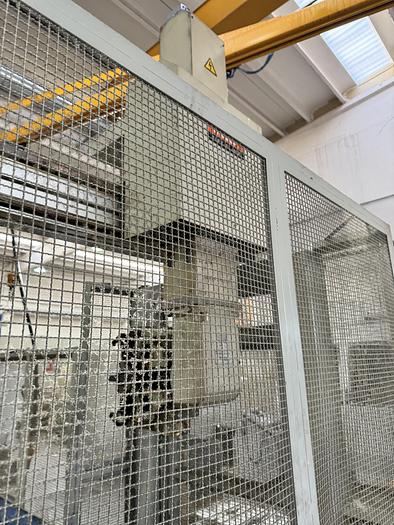

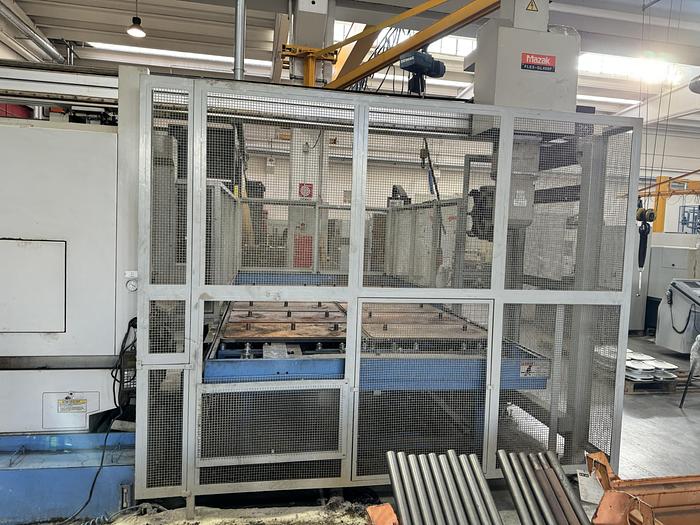

Caricatore FLEX GL 400 F

Anno 09 2001
